MONTE SUA FONTE CAPACITIVA SAIDA DUPLA (TRIP BOBINA E RELÉ DE PROTEÇÃO)- Zilocchi Série ZL-FCD

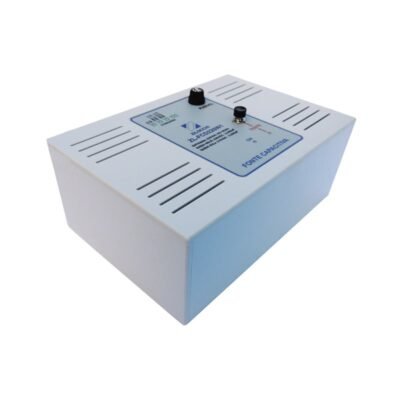

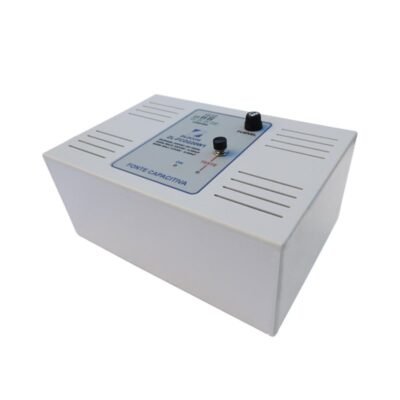

Fontes capacitivas série ZL-FCD – Fontes capacitivas com saída dupla

As Fontes Capacitivas Duplas (FCD) representam a união das fontes capacitivas simples (FCS) em conjunto com as fontes especiais (FCE). Estas são empregadas no fornecimento de tensão para TRIP de disjuntor (comando de abertura) e simultaneamente como fonte auxiliar de energia para alimentação de relés de proteção, ambas por um curto espaço de tempo.



Confira em Nossa Loja!



Solicitar Datasheet



Descrição

Zilocchi Série ZL-FCD- Fontes capacitivas com dupla saída



As Fontes Capacitivas Duplas (FCD) representam a união das fontes capacitivas simples (FCS) em conjunto com as fontes especiais (FCE). Estas são empregadas no fornecimento de tensão para TRIP de disjuntor (comando de abertura) e simultaneamente como fonte auxiliar de energia para alimentação de relés de proteção, ambas por um curto espaço de tempo.

As duas saídas trabalham de maneira independentes sendo a primeira destinada ao comando de trip e a segunda saída voltada a alimentação de relés (com potência máxima 13W). Para reles com consumo superiores a 13W, recomendamos a utilização de fontes especiais (FCE).



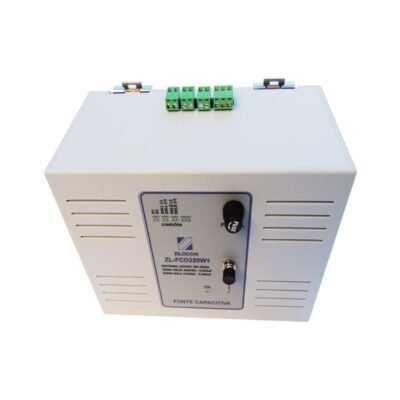

Terminais de ligação:



Suporta terminal pré-isolado tipo “pino” para cabos de até 2,5mm². Seu acesso é através de conectores tipo BR8.

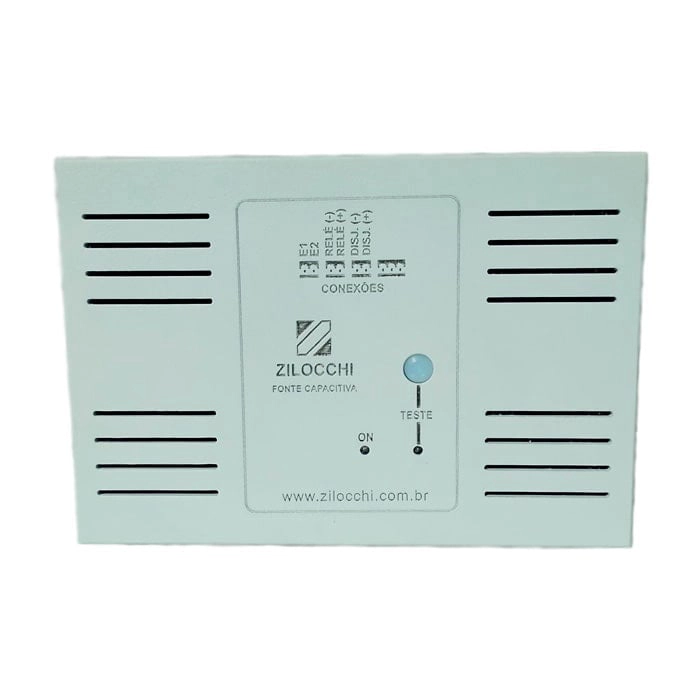

Nos modelos com entrada DC, os terminais “E+” e “E-” são destinados a alimentação da fonte. Já nos modelos com alimentação AC, as entradas “E1” e “E2” são os terminais de alimentação da fonte.
As saídas das fontes estão disponíveis nos bornes “S+” e “S-“.

Nos modelos “com sinalização” opcional, os terminais NA, C e NF são oriundos de um simples contato seco que atuam no momento que a fonte é energizada.

A chave push button “TESTE” pertence ao circuito da fonte simples (trip) e quando pressionada acende um led indicando que há energia disponível nos capacitores, garantindo assim sua atuação.



Características da fontes capacitivas série ZL-FCD:



  • Homologado e empregado por fabricantes GTD do Brasil e América Latina;
  • Trabalha com tensão DC ou AC de acordo com o modelo (sugestões de modelos na tabela abaixo);
  • Tolerância de tensão na entrada: -20% a +10%;
  • Tolerância de tensão na saída: -20% a +10%;
  • Tolerância da capacitância: ±10%;

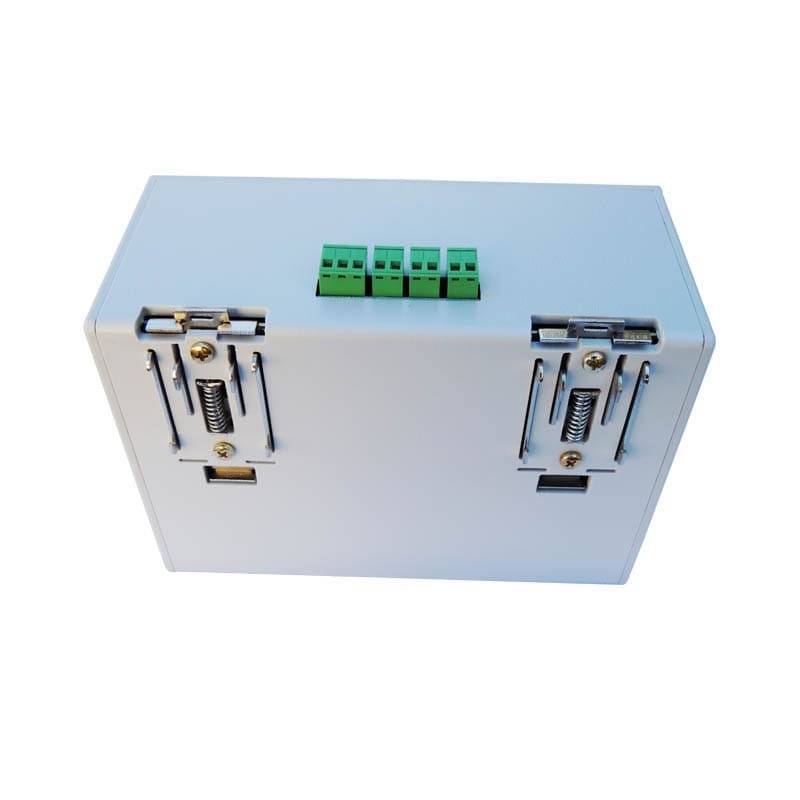

  • Fixação em trilho DIN TS35;
  • Led ON indicando funcionamento;
  • Chave TESTE com indicação de carga;
  • Frequência de trabalho: 50 ∼ 60Hz (para os modelos com entrada AC);
  • Potência máxima fornecida: 13W (saída para o relé);
  • Composto por capacitores de alta qualidade;
  • Produto 100% nacional;
  • Modelos com opções COM ou SEM sinalização (contato seco NA/C/NF);
  • Garantia de 1 ano.

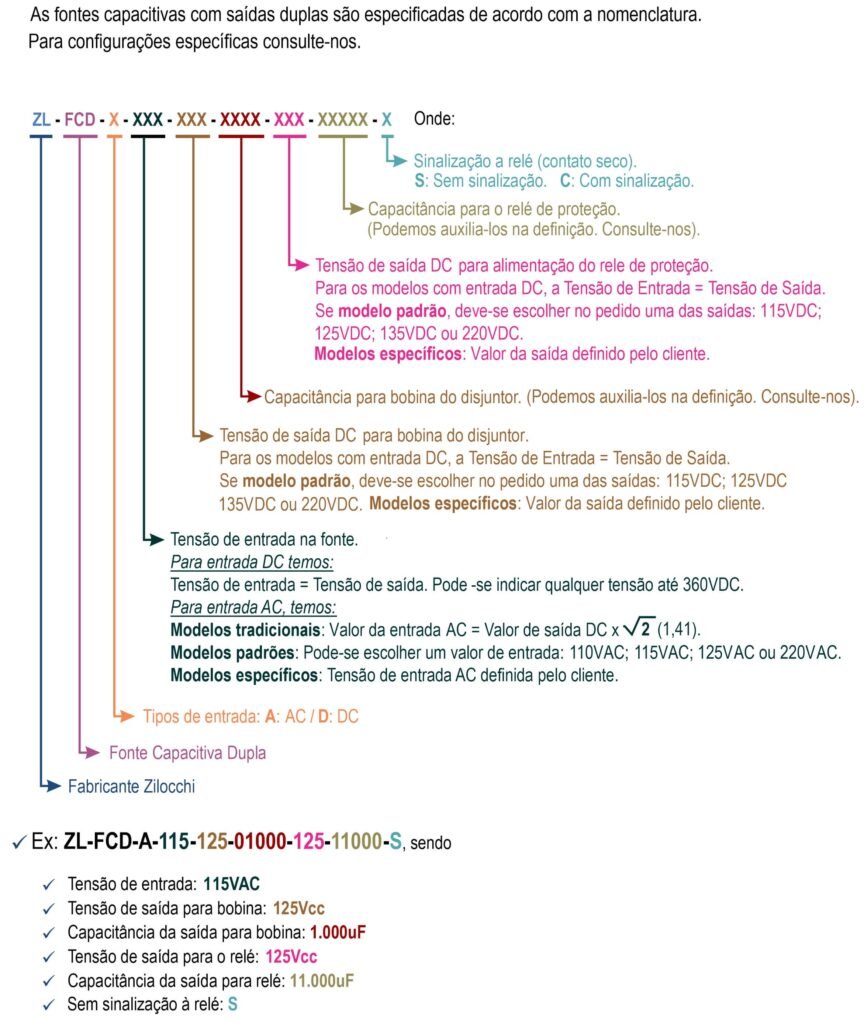

As fontes capacitivas com saída dupla devem ser especificadas de acordo com os códigos abaixo. Para outras configurações consulte-nos.

ZL – FCD – X XXX XXX XXXX XXX XXXXX X

            Onde:

ZL Fabricante Zilocchi
FCD Fonte Capacitiva Dupla
X Tipos de entrada: A: AC / D: DC
XXX Tensão de entrada na fonte.

Para entrada DC temos:

Tensão de entrada = Tensão de saída. Pode-se indicar qualquer tensão até 360VDC.

Para entrada AC, temos:

Modelos tradicionais: Valor da entrada AC = Valor de saída DC x 1,41.

Modelos padrões: Pode-se escolher um valor de entrada: 110VAC; 115VAC; 125VAC ou 220VAC.

Modelos específicos: Tensão de entrada AC definida pelo cliente.

XXX Tensão de saída DC para bobina do disjuntor.

Para os modelos com entrada DC, a Tensão de Entrada = Tensão de Saída.

Se modelo padrão, deve-se escolher no pedido uma das saídas: 115VDC; 125VDC; 135VDC ou 220VDC.

Modelos específicos: Valor da saída definido pelo cliente.

XXXX Capacitância para bobina do disjuntor.  (Podemos auxilia-los na definição. Consulte-nos).
XXX Tensão de saída DC para alimentação do rele de proteção.

Para os modelos com entrada DC, a Tensão de Entrada = Tensão de Saída.

Se modelo padrão, deve-se escolher no pedido uma das saídas: 115VDC; 125VDC; 135VDC ou 220VDC.

Modelos específicos: Valor da saída definido pelo cliente.

XXXXX Capacitância para o relé de proteção.  (Podemos auxilia-los na definição. Consulte-nos).
X Sinalização a relé (contato seco). S: Sem sinalização.   C: Com sinalização.



Exemplo:



Tensão de entrada: 115Vac.
Tensão de saída para bobina: 125Vcc.
Capacitância de saída para a bobina: 1.000uF.
Tensão de saída para o relé: 125Vcc.
Capacitância de saída para o relé: 11.000uF.
Sinalização à relé: S (sem sinalização).
Modelo: ZL-FCD-A-115-125-01000-125-11000-S.



Outros modelos e exemplos disponíveis:

Modelos Tensão de Entrada Tensão de saída para o disjuntor Capacitância de saída para o disjuntor Tensão de saída para o relé Capacitância de saída para o relé
ZL-FCD-A-220-125-01000-125-11000-S 220VAC 125VCC 1000 µF 125VCC 11.000 µF
ZL-FCD-A-220-315-00940-125-11000-S 220VAC 315VCC 940 µF 125VCC 11.000 µF
ZL-FCD-A-220-135-02200-125-02200-S 220VAC 135VCC 2.200 µF 125VCC 2.200 µF
ZL-FCD-A-110-135-00660-125-11000-S 110VAC 135VCC 660 µF 125VCC 11.000 µF



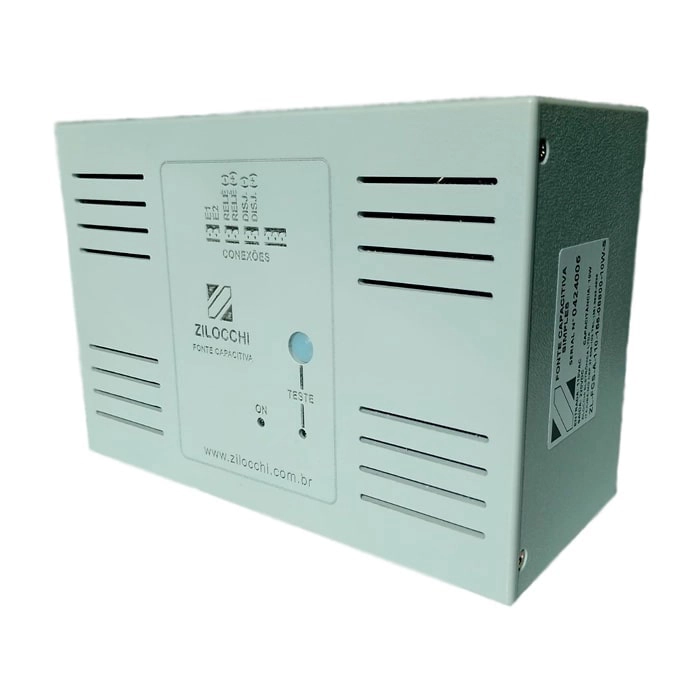

Dimensões:

Caixa C: 205mm (L) X 92mm (C) X 140mm (A).



Caso o cliente tenha interesse em outras configurações / modelos de fontes capacitivas duplas por favor consulte-nos.
