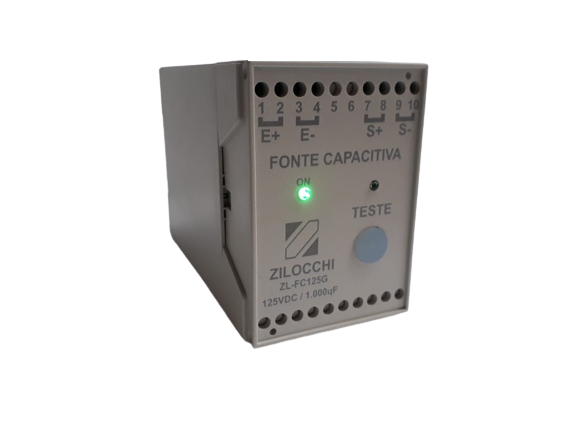

Zilocchi ZL-FC125G – Fonte Capacitiva Para Trip 125V

Fonte capacitiva para Trip 125V – ZL-FC125G

Descrição Geral

Em atendimento a NBR 14039 , a fonte capacitiva Zilocchi modelo ZL-FC125G é utilizada quando se deseja-se uma fonte auxiliar que forneça energia em um curto espaço de tempo. Ela pode ser utilizada para fornecer energia para TRIP de disjuntor (comando de desligamento).

Confira em Nossa Loja!



Solicitar Datasheet



Descrição

Fonte capacitiva para Trip 125V – ZL-FC125G

Princípio de Funcionamento:

Quando acontece uma falha ou desvio da tensão na carga, o banco de capacitores libera a energia armazenada a fim de suprir a deficiência da tensão, evitando danos por variações bruscas de tensão.


Terminais de ligação:

Há quatro terminais disponíveis. Dois para a entrada do sinal (E+ e E-) e dois destinados a saída (S+ e S-). Possui ainda um botão frontal que quando pressionado acende um LED vermelho indicando que a energia está armazenada nos capacitores da fonte capacitiva. Possui também um LED verde para indicar se a fonte capacitiva está alimentada ou não.


Características da fonte ZL-FC125G:

  • Homologado e empregado por fabricantes GTD do Brasil e América Latina;
  • Tensão máxima contínua: 125VCC (-20 +10%);
  • Tensão máxima alternada: 90VAC (±10%);
  • Capacitância do banco: 1000μF – Outros valores de capacitâncias sob consulta;
  • Indicação luminosa de funcionamento;
  • Indicação luminosa de teste do capacitor;
  • Fixação em trilho DIN TS 35mm com trava de segurança para vibração;
  • Composto por capacitores de alta qualidade;
  • Leve, robusto e compacto;
  • Bornes com entrada de até dois cabos flexíveis 1,5 mm² ou 2,5 mm² com terminais crimpados;
  • Excelente custo x benefício;
  • Material anti-chama;
  • Chave TESTE do tipo Push Botton (padrão);
  • Dimensões: 55mm (L) X 109,5mm (C) X 75mm (A);
  • Peso de 280g;
  • Garantia de 1 ano.



Exemplo de ligação:




Caso tenha interesse em outras configurações / modelos de fontes capacitivas por favor consulte-nos .
