Relé Supervisor de Disjuntor MT / AT de até 3 bobinas (48V). Modelo ZLKS-48V

Relé Supervisor de Bobinas para Disjuntores MT / AT – ZLKS-48

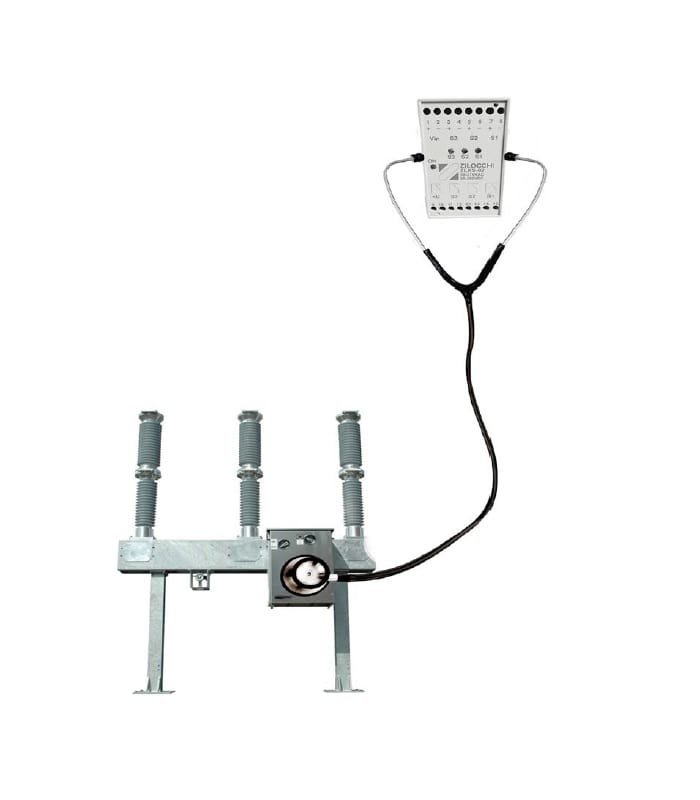

O relé supervisor de bobinas para disjuntores foi desenvolvido para monitorar o funcionamento contínuo das bobinas de abertura e/ou fechamento de disjuntores de média e alta tensão proporcionando o aumento da confiabilidade do sistema elétrico.

Uma única unidade do modelo ZLKS-48 possui a vantagem de supervisionar até 3 bobinas simultâneas e independentes, além de sinalizar o monitoramento através de led´s (para melhor identificação da bobina) e operar com exclusivo range de tensão, variando entre 30 à 120VAC ou 30 à 150VDC.



Confira em Nossa Loja!



Solicitar Datasheet



Descrição

Relé Supervisor de Bobinas para Disjuntores MT / AT – ZLKS-48



O relé supervisor ZLKS-48 foi desenvolvido para monitorar constantemente o funcionamento das bobinas de abertura e fechamento de disjuntores modo paralelo, proporcionando o aumento da confiabilidade do sistema elétrico, possui a vantagem de supervisionar até 3 bobinas simultâneas e independentes, além de sinalizar o monitoramento através de led´s (para melhor identificação da bobina) e operar com exclusivo range de tensão, variando entre 60 à 270VAC ou 60 à 380VDC.

Em atendimento a Resolução Normativa ANEEL n.583, sua utilização contribui com a eliminação de ocorrências de indisponibilidade não programada em subestações as quais estes disjuntores estão operando.



Nossos Diferenciais:



  • Utilizado nos principais fabricantes e empresas de GTD do Brasil e América Latina;
  • Supervisiona simultaneamente até 3 (três) bobinas independentes por relé;
  • LED´s e contatos individuais para sinalização de falha da bobina;
  • Dispositivo equipado com circuito que evita a sinalização indevida durante o fechamento do disjuntor;
  • Faixa ampliada de operação VDC / VAC;
  • Produto 100% nacional;
  • Garantia de 1 ano.



Dados Técnicos:

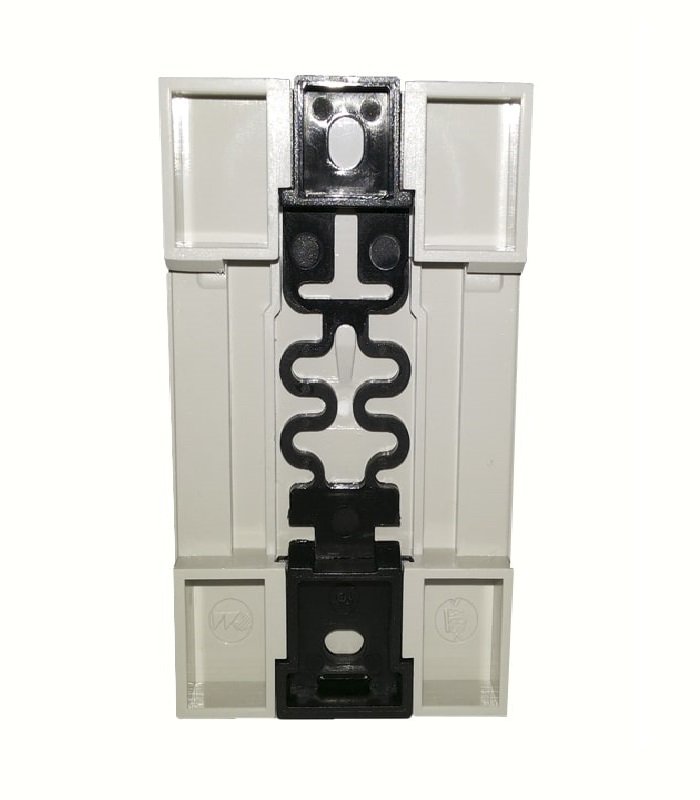

  • Montagem: Sobre trilho DIN 35 mm com trava de segurança para vibração;
  • Dimensões: Largura: 45mm, Altura: 75 mm, Profundidade: 110 mm;
  • Bornes: Entrada de até dois cabos flexíveis 1,5 mm² ou 2,5 mm² com terminais crimpados;
  • Consumo: < 3W;
  • Tensão de alimentação (terminal Vin): 30 à 120VAC  50/60Hz ou  VDC: 30 à 150VDC;
  • Tensão máxima de disparo das bobina: 300VDC;
  • Corrente de supervisão nas bobinas do disjuntor: < 1mA;
  • Temperatura de operação: -10 à +75°C;
  • Corrente máxima nos terminais dos relés de monitoração: (U<, S3, S2, S1): 16A;
  • Resistência da bobina supervisionada: 0 – 10kΩ;
  • Tensão Aplicada (IEC 60255-5): 2 kV 60Hz 1min fase + terra;
  • Classe de proteção: IP20;
  • Material: Anti-chama.
  • Três contatos NA para sinalização de falha.
  • Um contato NF para sinalização de falha de alimentação.



Outros modelos:

Consulte-nos também sobre os modelos ZLKS-02, ZLKS-01 e ZLKS-02F, sendo:

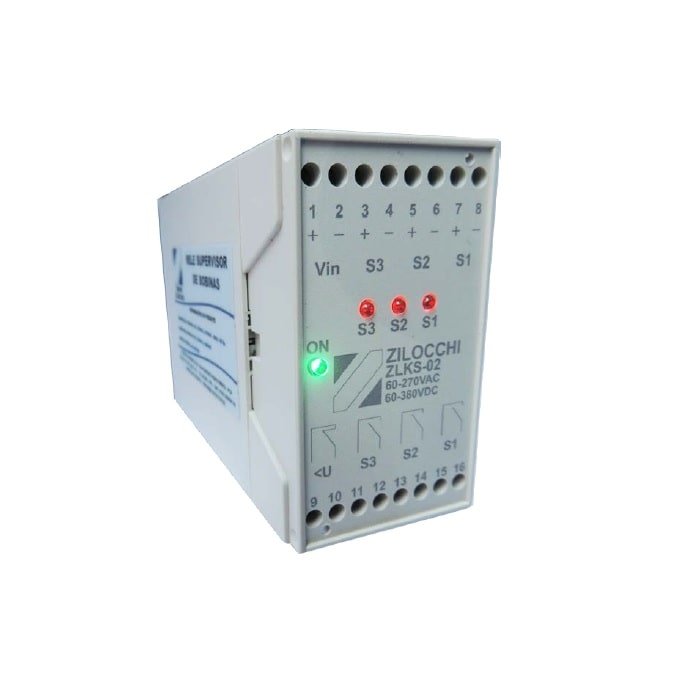

  • ZLKS-02 – Para supervisão de até 3 bobinas simultâneas e independentes,
  • ZLKS-01 – Para supervisão de apenas uma bobina;
  • ZLKS-02F – Apresentação do modelo ZLKS-02 com a inversão dos contatos.
