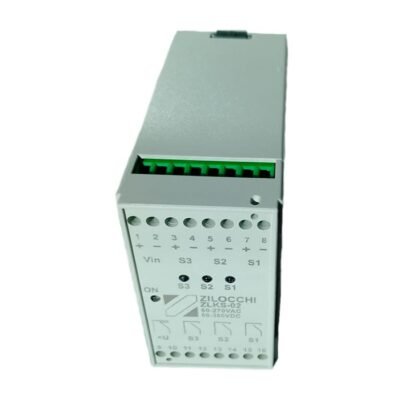

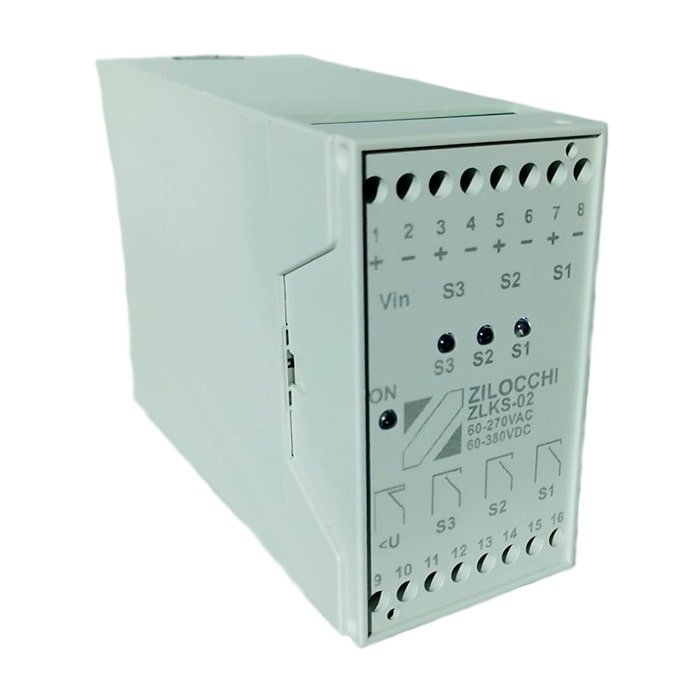

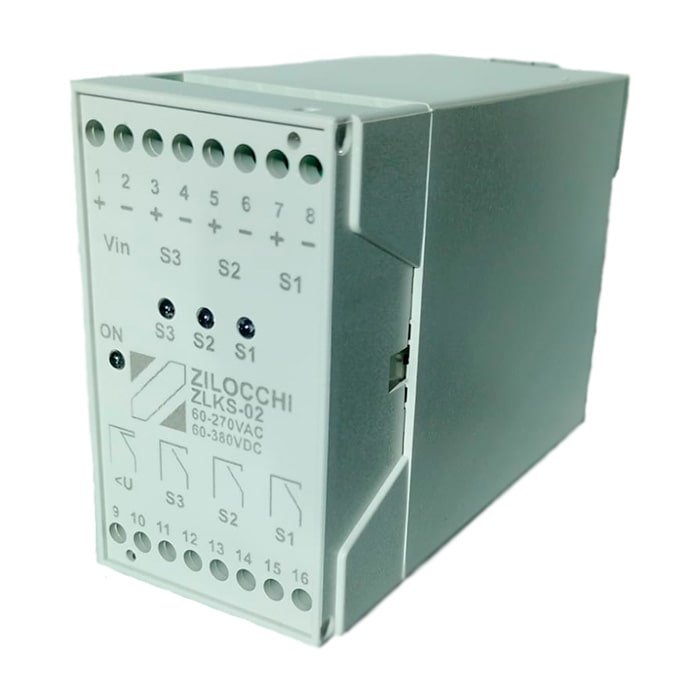

Relé Supervisor de Disjuntor MT / AT de até 3 bobinas. Modelo ZLKS-02

O relé supervisor de disjuntor M.T. / A.T. modelo ZLKS-02 possui a vantagem de supervisionar até 3 bobinas simultâneas e independentes do disjuntor, além de sinalizar o monitoramento através de leds (identificação da bobina) e operar com exclusivo range de tensão, variando entre 60 à 270Vca ou 60 à 380Vcc.

A principal consequência de sua aplicação é eliminar ocorrências de indisponibilidade não programada (conforme Resolução Normativa ANEEL n.583), nas subestações as quais estes disjuntores estão operando.

Diferenciais:

  • Homologado e empregado há mais de 7 anos por fabricantes e empresas de GTD do Brasil e AméricaLatina;
  • Supervisiona simultaneamente 3 (três) bobinas independentes por relé;
  • LEDs e contatos individuais para sinalização de falha por bobina;
  • Dispositivo equipado com circuito que evita a sinalização indevida durante o fechamento do disjuntor;
  • Faixa ampliada de operação Vcc/Vca;
  • Produto 100% nacional;
  • Garantia de 1 ano.

Além da versão com 3 (três) canais, temos também o modelo com apenas um canal fazendo o monitoramento singular de apenas uma bobina.

Entre em contato conosco e solicite a folha de dados (datasheet) com as especificações técnicas completa do produto e descubra soluções dedicadas para suas necessidades.

Confira em Nossa Loja!

Descrição

INTRODUÇÃO

O relé supervisor ZLKS-02 da Zilocchi Eletrônica foi desenvolvido para monitorar o funcionamento contínuo das bobinas de abertura e fechamento de disjuntores de M.T. e A.T. de 15 kV até 800 kV proporcionando o aumento da confiabilidade do sistema elétrico. Uma única unidade pode monitorar até 3 bobinas independentes simultaneamente.

Verifica-se a bobina em questão com a injeção de uma corrente de supervisão, cuja baixa amplitude (menor que 1mA) torna possível a sua utilização em disjuntores de baixa potência.

Dados Técnicos:

– Montagem: Sobre trilho DIN 35 mm com trava de segurança para vibração.
– Dimensões: Largura: 45 mm, Altura: 75 mm, Profundidade: 110 mm.
– Borneira: Até dois cabos flexiveis 1,5mm² ou 2,5mm² com terminais.
– Consumo:
< 2W.
– Tensão de alimentação (terminal Vin): Vca: 60 à 270V  50/60Hz ou  VDC: 60 à 380Vcc.
– Tensão máxima de disparo das bobinas: 300Vcc.
– Corrente de supervisão nas bobinas do disjuntor: < 1mA.
– Temperatura de operação: -40 à +85°C.
– Corrente máxima nos terminais dos relés de monitoração: (U<, S3, S2, S1): 16A.
– Resistência da bobina supervisionada: 0 – 10kΩ.
– Rigidez dielétrica entre a bobina e contato dos relés de monitoração: 500Vca/Vca (1 minuto).
– Tensão Aplicada (IEC 60255-5): 2 kV 60Hz 1min fase + terra;
– Resistência a impactos: 10g.
– Classe de proteção: IP20.
– Material: Anti-chama.

Além da versão com 3 (três) canais, temos também o modelo com apenas um canal fazendo o monitoramento singular de apenas uma bobina.
