Relé supervisor de disjuntor MT/AT para 3 bobinas

Visão geral

A diferença do modelo ZLKS02F para ZLKS02 está nos contatos, o modelo ZLKS02F apresenta os contatos invertidos.

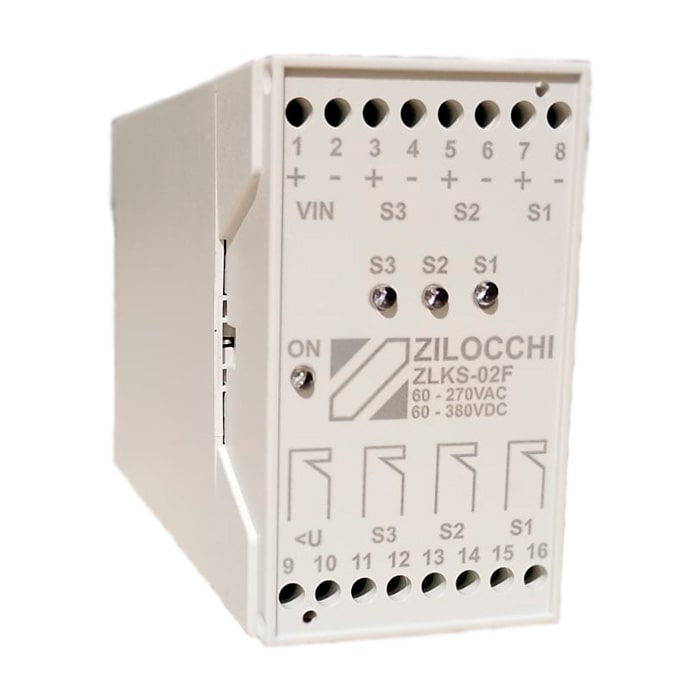

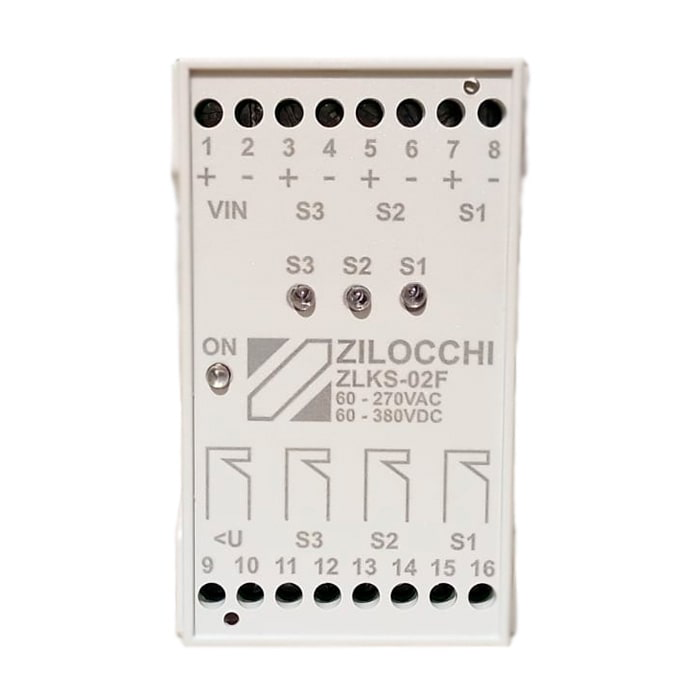

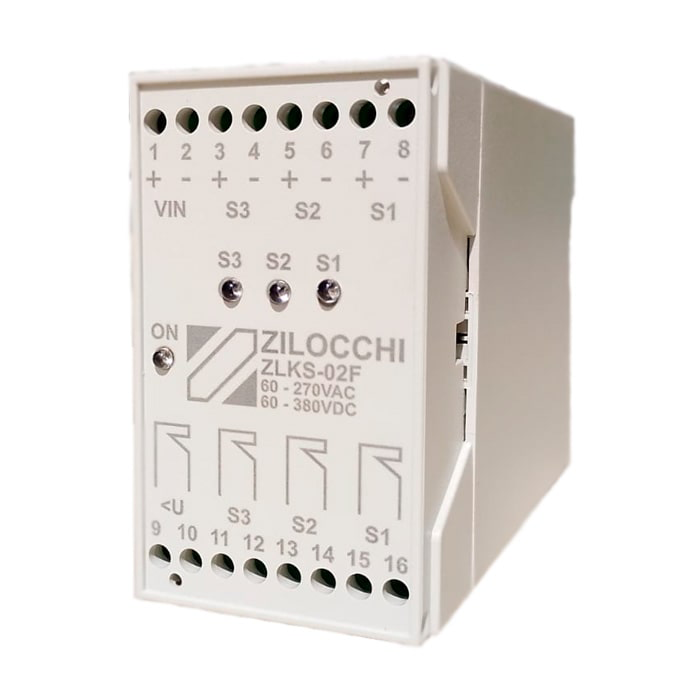

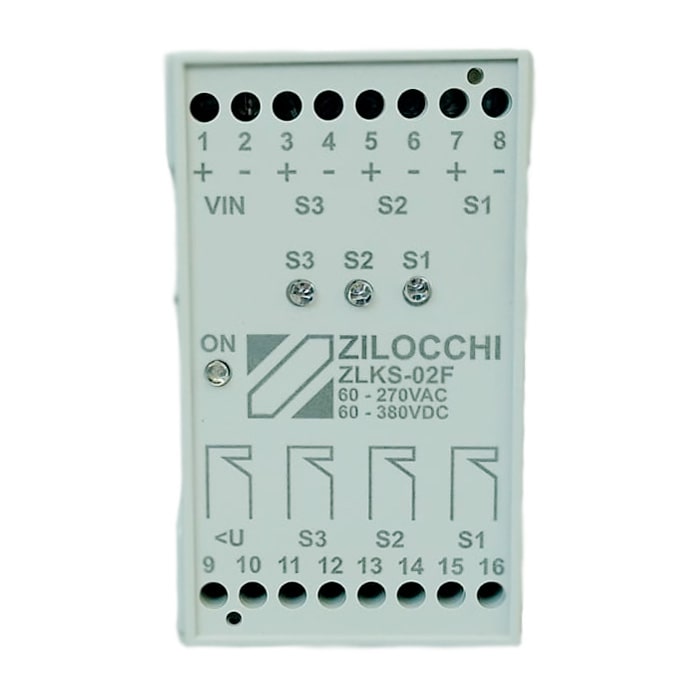

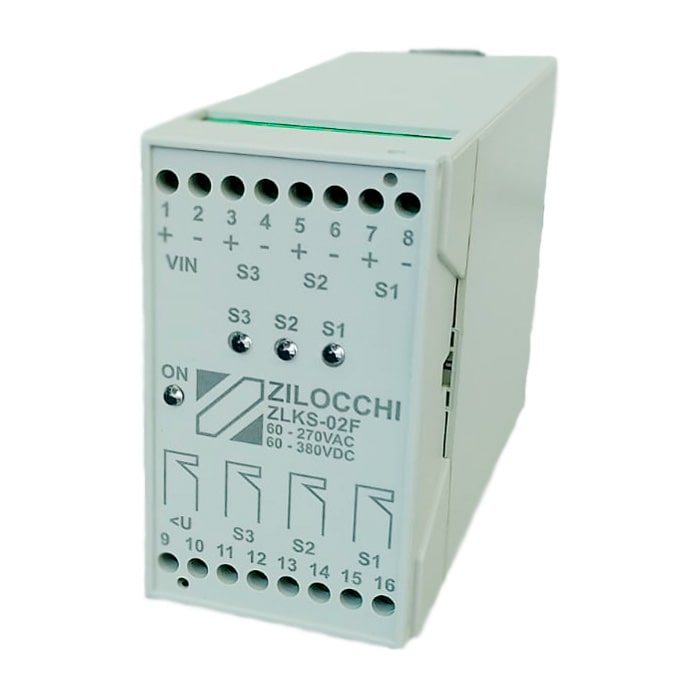

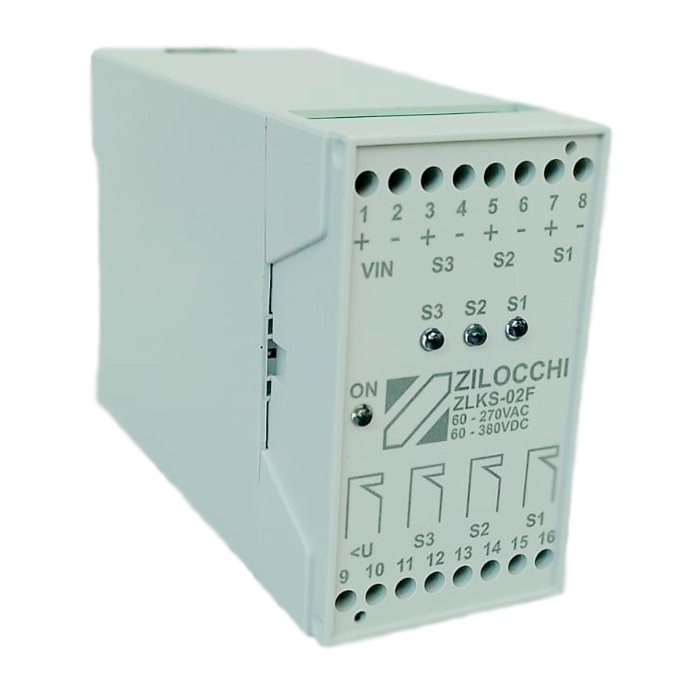

Uma única unidade do modelo ZLKS-02F possui a vantagem de supervisionar até 3 bobinas simultâneas e independentes, além de sinalizar o monitoramento através de led´s (para melhor identificação da bobina) e operar com exclusivo range de tensão, variando entre 60 à 270VAC ou 60 à 380VDC.

A supervisão é feita injetando uma pequena corrente na bobina através dos terminais (+) e (-) de cada canal. Quando o enrolamento da bobina é rompido, o contato “seco” referente ao canal irá fechar indicando o rompimento da bobina.

Em atendimento a Resolução Normativa ANEEL n.583, sua utilização contribui com a eliminação de ocorrências de indisponibilidade não programada em subestações as quais estes disjuntores estão operando.
